渦街流量計對安裝環境有哪些要求？

返回列表 來源：江蘇騰泰儀表科技有限公司 瀏覽：-1510 發布日期：2021-08-16
渦街流量計對安裝環境有哪些要求？



渦街流量計具有構造簡單，渦街變送器直接裝置于管道上， 克制了管路走漏現象。另外，渦街流量計的壓力損失較小，量程范圍寬，對飽和蒸汽丈量量程比可達30比1。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器, 牢靠性高 ，可在-20℃～+250℃的工作溫度范圍內工作。有模仿規范信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套運用，是一種比擬好的丈量儀器。

一、渦街流量計對裝置環境的要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備別離。
2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必需裝置，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必需裝置，須有通風措施。
4．渦街流量儀表應盡量防止裝置在振動較強的管道上。若必需裝置，須在其上下游2D處加設管道緊固安裝，并加防振墊，增強抗振效果。
5．儀表*好裝置在室內，裝置在室外應留意防水，特別留意在電氣接口處應將電纜線彎成U形，防止水順著電纜線進入放大器殼內。
6．儀表裝置點四周應該留有較富余的空間，以便裝置接線和定期維護。

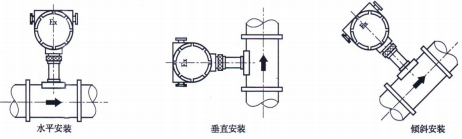

二、渦街流量計的裝置管路方式

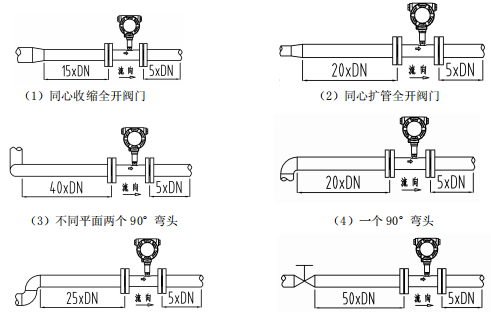

三、渦街流量計裝置對直管段請求
為了保證精確的丈量，流量計的上游必需有足夠長的直管段，上游活動散布盡可 能不受干擾，假如有控制和節流安裝*好裝在下游。直管段長度用管道內徑DN的倍 數來表示，上下游*小的直管段請求如下：上游：10DN（10倍口徑）下游：5DN（5倍口徑）。
假如流量計的上游有彎頭、縮徑、擴徑、閥門等情形，則需求更長的直管段。

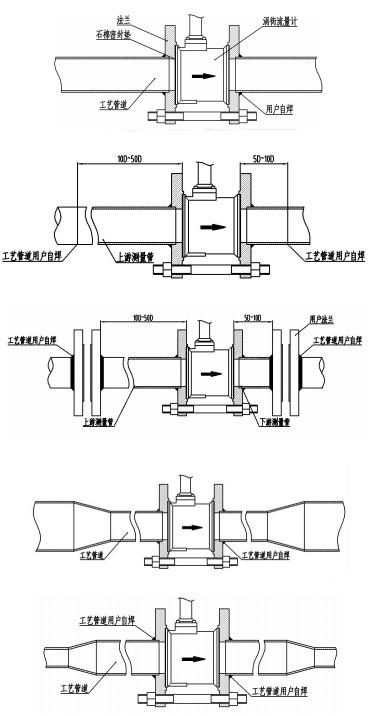

四、渦街流量計的裝置
1、按啟齒尺寸的請求在管道上啟齒，且使啟齒的位置滿足直管段的請求。
2、將銜接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道停止點焊定位。?
4、將流量計取下，把法蘭按請求焊接好，并清算管道內一切凸出局部。
5、在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后與螺栓緊固。



五、渦街流量計裝置留意事項

1、流量計*好裝置在室內，若須裝置在室外時，應有防止直射陽光和避免雨淋的措施。
2、流量計應防止裝置在有強磁場干擾，空間小和維修不便當?shù)膱鏊?br /> 3、流量計應防止裝置在溫度較高、受設備熱輻射或含有腐蝕性氣體的場所，若須裝置時，?須有隔熱通風措施。?
4、流量計應防止裝置在有機械振動的管道上，若須裝置時，必需采取減震措施，可加裝?軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
6、渦街流量計能夠丈量液體、氣體和蒸汽，但不同介質之間不通用；同種介質又 分為低溫、高溫和特高溫三種規格，不同溫度之間也不通用。
7、當丈量液體時必需保證管道內充溢液體，因而介質流向應是自下而上的。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
6、流量計能夠在沿管道軸線垂直方向上360°恣意裝置。*佳裝置方式∶低溫介質表桿?垂直空中裝置;高溫介質表桿平行空中裝置。?
7、由于管道的下垂容易形成流量計與法蘭間的密封走漏，流量計應盡量防止裝置在架空?較長的管道上。若必需裝置時，須在流量計的上下游2DN處分別設置管道支撐點。

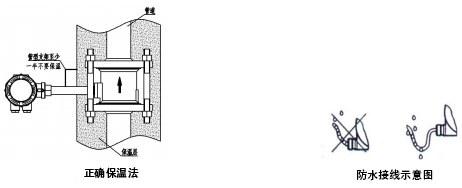

8、在丈量蒸汽的管道中，為了避免轉換器溫渡過高，儀表銜接桿至少一半不要保溫。
9、為了便當察看和接線，流量計的表頭在原有的位置上可停止360°旋轉，在調整好位?置后，把鎖緊螺母擰緊即可。為了避免水汽從鎖緊螺母處進入殼體，必要時須用防水膠帶把鎖緊螺母纏繞密封好。
10、銜接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場所，**不允許與高壓電纜?一同敷設。屏蔽線應盡量縮短，且不得盤卷，以減少散布電感，*大長度不超越500米。?
11、接線時先擰開表殼后蓋，將信號線從防水接頭送入。將防水?接頭擰緊，并保證線纜在進入防水接頭之前必需向下壓彎，以確保水不會順著線纜進入殼體內。
